遙測終端機

產品功能特點：
● 定時數據采集、存儲及上報
● 數據超閾值，電池低電壓報警功能，可按報警等級分類上報
● 支持多種通訊方式 2G/3G/4G 全網通、Cat1、NB-IOT 和 LoRa
● 支持鋰亞電池和可充電鋰電池，鋰電池支持 Type C 充電
● 支持 LoRa 采集數據的方式
● 支持多數據中心、主備數據中心上報功能，最多 4 中心
● 遠程查詢實時數據及歷史數據
● 支持本地 LCD 屏查看壓力、流量、水位等監測數據
● 支持設備電壓、環境溫濕度、信號強度等工況信息監測功能
● 本地導出歷史數據
● 支持戶外 GNSS 定位
樣機申請

產品中心

產品詳情

拓?fù)鋱D

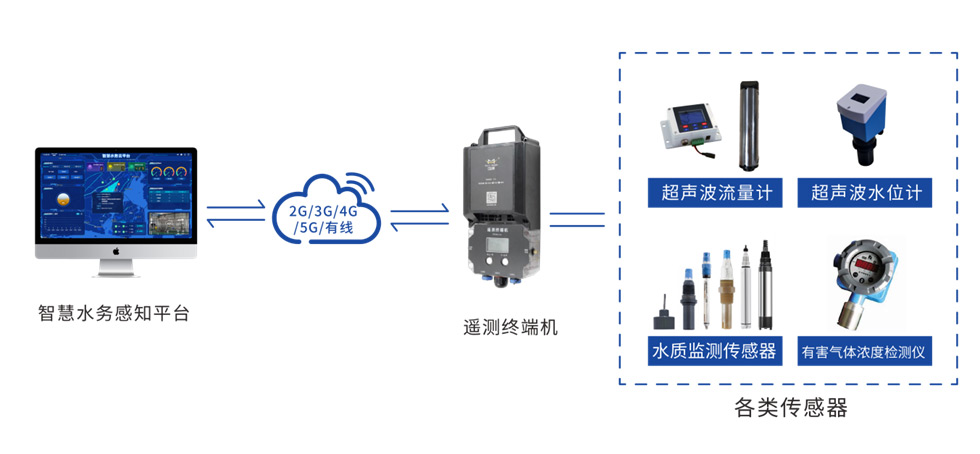

低功耗管網遙測終端機RTU F9164-LP100的應用拓?fù)鋱D

產品特點


工業級應用設計

◆ 采用高性能工業級無線模塊

◆ 采用高性能工業級 32 位通信處理器

◆ 支持低功耗模式，包括休眠模式、定時上下線模式

◆ 支持防護等級 IP68, 防塵、防水、防腐蝕


遵循標準

◆ 水文自動測報系統設備遙測終端機

◆ 水文自動測報系統設備基本技術條件

◆ 水文自動測報系統技術規范

◆ 水資源監測設備技術要求

◆ 水資源監測設備質量檢驗


符合規約

◆ 《水文監測數據通信規約》

◆ 《水資源監測數據傳輸規約》


主要功能

◆ 定時數據采集、存儲及上報

◆ 數據超閾值，電池低電壓報警功能，可按報警等級分類上報

◆ 支持多種通訊方式 2G/3G/4G 全網通、Cat1、NB-IOT 和 LoRa

◆ 支持鋰亞電池和可充電鋰電池，鋰電池支持 Type C 充電

◆ 支持 LoRa 采集數據的方式

◆ 支持多數據中心、主備數據中心上報功能，最多 4 中心

◆ 遠程查詢實時數據及歷史數據

◆ 支持本地 LCD 屏查看壓力、流量、水位等監測數據

◆ 支持設備電壓、環境溫濕度、信號強度等工況信息監測功能

◆ 本地導出歷史數據

◆ 支持戶外 GNSS 定位


產品特點

◆ 一體化設計：集 RTU、顯示、機箱、通訊、供電系統為一體，實現的數據采集、存儲、供電、顯示、傳輸和報警等綜合功能于一體

◆ 工業級設計：寬溫設計，耐高低溫，耐強電磁干擾，適用于各種惡劣的現場。采用完備  的系統保護機制和防掉線機制，保證終端永遠在線。

◆ AI 功耗設計：支持多種工作模式（包括自報式、兼容式等），最大限度降低功耗

◆ 內置電池：超大容量，自報模式（低功耗）下76Ah續航時間1.5年，152Ah電池續航時間3年（15分鐘采集，15分鐘上報，根據實際應用情況變動），鋰電池版本支持定期充電。

◆ 輸出電源：提供可控 12V@100mA 的輸出電源

◆ 通信方式：4G、Cat 1、NB-IOT、LoRa

◆ 配置方式：支持四信小助手 APP 無線配置方式

◆ 專業天線：窨井高增益天線、保障信號強度、突破各種阻礙

◆ 遠程管理功能：支持遠程參數配置（同時支持平臺配置方式和短信配置方式）、遠程程  序升級。提供功能強大的中心管理軟件，方便設備管理（可選）


穩定可靠

◆ WDT 看門狗設計，保證系統穩定

◆ RS485 接口內置 15KV ESD 保護

◆ SIM/UIM 卡接口內置 15KV ESD 保護

◆ 電源接口內置反相保護和過壓保護

產品應用

低功耗遙測終端機F9164-LP100可應用于污水管網、雨水管網、供水管網、窨井、入河入海排口、地下水、蓄水池的壓力、水位、流量、流速和水質數據等監測。

產品規格
無線參數
項目內容
無線模塊工業級無線模塊
標準及頻段可支持：FDD-LTE、TD-LTE、CDMA2000 1xEV-DO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE
可選單模、多模或全網通訊
理論帶寬FDD-LTE：下行速率 100Mbps，上行速率 50Mbps
TD-LTE：下行速率 61Mbps，上行速率 18Mbps
WCDMA：下行速率 42Mpbs，上行速率 5.76
Mbps TD-SCDMA：下行速率 4.2Mbps，上行速率 2.2Mbps
CDMA2000 1xEV-DO Rev. A：下行速率 3.1Mbps，上行速率 1.8Mbps
GPRS/EDGE：速率 171.2kbps/384kbps
發射功率<24dBm
接收靈敏度<-109dBm
NB-IoT 參數
項目內容
標準及頻段B3/B5/B8
理論帶寬100bps~100Kbps
發射功率23±1dBm
接收靈敏度<-129dBm
Cat1 參數
項目內容
標準及頻段支持 LTE FDD、LTE TDD、GSM/GPRS
理論帶寬LTE FDD：10Mbps(DL)，5Mbps(UL) LTE
TDD：8.2Mbps(DL)，3.4Mbps(UL)
GPRS：85.6kbps(DL)，85.6kbps(UL)
發射功率LTE FDD/TDD：23±1 dBm
GSM 900：32.5±1 dBm
DCS 1800：29.5±1 dBm
接收靈敏度LTE FDD/TDD：-98+1 dBm
GSM 900：-109.5 dBm
DCS 1800：-108 dBm
LoRa 參數（選配）
項目內容
通信標準及頻段410MHz - 441MHz，1000KHz 步進，建議 433±5MHz，出廠默認 433.0；可選470~510MHz
室內/市區通信距離1km
戶外/視距通信距離3.5km
發射功率100mW
通信理論帶寬6 級可調（0.3、1.2、2.4、4.8、9.6、19.2kbps）
靈敏度＜-140dBm
BLE 參數
項目內容
標準及頻段支持藍牙 V4.2 標準 2.4GHz，ISM 頻段
通信速率8KB/S（Android） 6KB/S（IOS）
發射功率+7dBm
接收靈敏度-92dBm at 0.1%BER
通信距離10 米
硬件系統
項目內容
CPU工業級 32 位通信處理器
FLASH512KB
SRAM80KB
SPI Flash16MB（可選最大 128MB）
接口類型
項目內容
串口1 個 RS485 接口，內置 15KV ESD 保護，串口參數如下：數 據位：5、6、7、8 位
停止位：1、1.5、2 位
校驗：無校驗、偶校驗、奇校驗、SPACE 及 MARK 校驗
串口速率：110~230400bits/s
天線接口蜂窩：1 個標準 SMA 陰頭天線接口，特性阻抗 50 歐
LoRa：1 個標準 SMA 陰頭天線接口，特性阻抗 50 歐
SIM/UIM 卡接口支持 1.8V/3V SIM/UIM 卡，內置 15KV ESD 保護
應用接口2 路模擬量輸入接口（16 位AD、支持 4-20mA 電流信號輸入，可選 0-5V 電壓信號輸入）
2 路開關量輸入接口（光隔離）
邏輯 0：濕節點 0-3VDC，或干節點導通
邏輯 1：濕節點 5-30VDC，或干節點斷開
2 路受控輸出電源（額定電源 12V/1A 內置過流保護）12V/100mA
1 路 type-c 充電接口（鋰電池版本）
供電
項目內容
電池[email protected]（可選 38Ah/152Ah）
工作功耗＜[email protected]（平均電流）
休眠功耗≤[email protected]
物理特性
項目內容
外殼ABS+PC，IP68
外形尺寸149.1*79*335mm (長 x 寬 x 高，不包括天線和安裝件)
重量約 2kg（76Ah）
其他參數
項目內容
工作溫度-40～80oC（-31～167℉）
儲存溫度-40～85oC（-40～185℉）
屏幕工作溫度-20～70oC（-4～158℉）
屏幕存儲溫度-30～80oC（-22～176℉）
相對濕度95%(無凝結)
壓力變送器參數（選配）
項目內容
測量介質氣體或液體的壓力
量程0~1.6MPa，其他量程可定制
壓力類型表壓
精確度最大±0.5％ FS,可選配±0.25％ FS
穩定性±0.3%FS/年(最大值)
零點漂移±0.02%FS/℃(＞100kPa)
滿度漂移±0.02%FS/℃(＞100kPa)
介質溫度-10℃～70℃
貯存溫度-40℃～80℃
供電電源10～30VDC
輸出信號4～20mADC
負載電阻≤（U-8）/0.02Ω
過程連接M20×1.5 外螺紋
電纜與接口標配 2m 電纜與防水接頭
外殼防護IP65，耐高溫耐腐蝕
注：若出廠選配壓力變送器，默認接 ADC0 輸入。
